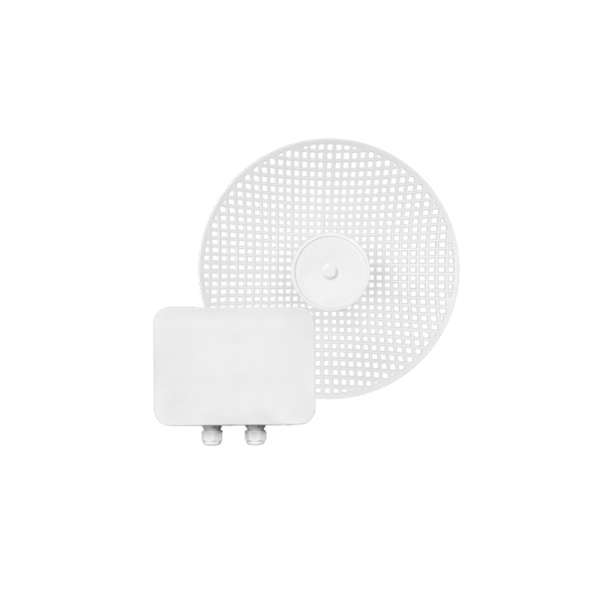

MX4011B-DE29 工業級室外WIFI4網橋（50km）/防護等級IP68
MX4011B-DE29 工業級室外WIFI4網橋（50km）/防護等級IP68
產品類別： 無線網橋系列
MX4011B-DE29是一臺碼訊推出的一款功能強大的無線傳輸產品。內置Maxon獨有的無線技術，該技術結合了業界領先的核心技術，包括MIMO、BeamForming、TDMA等等，具有傳輸距離遠，吞吐率高，抗干擾性強的特點。
規格書 聯系碼訊 申請樣機
產品概述
MX4011B-DE29 是一款支持 IEEE 802.11a/n協議的室外遠距離無線網橋，最遠傳輸距離 50km，支持 MIMO 2*2 標準，最高速率300Mbps。 能夠支持 WDS 接入點/WDS 客戶端等多種無線模式，滿足不同的應用需求，支持千兆以太網口，靈活適用于不同的網絡接入方案。支持點對點，點對多點組網，能夠有效解決點對多點網絡下的網絡沖突和隱藏節點問題，大幅提升整體網絡性能，提供穩定無線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。
MX4011B-DE29能夠為客戶提供穩定無線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。產品融合了多項業界領先
的核心成 果，確保多種場景下穩定、可靠傳輸及高吞吐量性能表現。適用于農村 WISP，森林防火，固邊工程等應用場景。
產品結構設計充分考慮到惡劣環境下的應用，設計符合IP68標準，采用外置高增益拋物面定向天線，是工業級無線基站網橋設備的理想選擇。
產品特征
- 支持 IEEE 802.11a/n標準
- 最高傳輸速率 300Mbps
- 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
- 支持 802.3at 協議（POE）
- 天線抱桿式安裝，水平、垂直角度可調節
- 支持千兆以太網口，適應多類型網絡接入
- 防護等級達到 IP68，適應多種環境
- 天線增益 29dBi，超遠距離傳輸，可以達到 50km
產品規格
|
硬件規格 |
主機尺寸 |
217x217x68mm |
|
凈重 |
1.5kg |
|
|
安裝方式 |
抱桿 30mm≤立桿直徑≤50mm |
|
|
防護等級 |
IP66 |
|
|
天線增益 |
29dBi |
|
|
天線波束寬度 |
水平角度6°垂直角度6° |
|
|
天線安裝方式 |
抱桿 30mm≤立桿直徑≤50mm |
|
|
天線尺寸 |
?600 |
|
|
天線凈重 |
2.26kg |
|
|
供電方式 |
48V POE+ |
|
|
最大功耗(W) |
15W |
|
|
平均功耗(W) |
10W |
|
|
處理器 |
AR9344 |
|
|
內存 |
64MB DRAM, 8MB Flash |
|
|
網絡接口 |
1*10/100/1000Mbps |
|
|
射頻接口 |
2*N 型接頭 |
|
|
最大發射功率 |
30dBm |
|
|
工作溫度 |
-40℃~70℃ |
|
|
存儲溫度 |
-40℃~85℃ |
|
|
工作濕度 |
5%~95%RH 不凝結 |
|
|
浪涌抗擾度 |
POE/GE：共模 4KV，差模 2KV |
|
|
靜電釋放抗擾度 |
接觸放電：4KV，空氣放電：6KV |
|
|
抗風風速 |
150km/h |
|
|
軟件規格 |
工作協議 |
802.11a/n |
|
頻率范圍 |
5180~5320MHz、5745~5825MHz（中國） 5180~5320MHz、5500~5720MHz、5745~5825MHz（美國 ） 5160~5340MHz、5480~5720MHz、5745~5865MHz（印度） 5160~5340MHz、5480~5720MHz、5745~5825MHz（阿聯酋） 5745~5805MHz（印度尼西亞） 頻率范圍：4920~6100MHz（使用時應遵循當?shù)胤煞ㄒ?guī)要求） *以上頻率需特定版本支持 |
|
|
工作模式 |
接入點，客戶端，WDS接入點，WDS客戶端 |
|
|
安全配置 |
WPA2-PSK，隱藏SSID，IP/MAC過濾 |
|
|
網絡模式 |
網橋/路由 |
|
|
配置管理 |
支持網頁配置、支持AC遠程管理、支持SNMP管理 |
|
|
其他 |
定時重啟，VLAN支持，QoS，Watchdog |
產品清單
品清單.jpg)
應用拓撲示意圖
射頻參數
|
發射功率 |
接收靈敏度 |
|||||
|
速率 |
功率 |
公差 |
速率 |
靈敏度 |
公差 |
|
|
11a/n |
6 Mbps |
27dBm |
+/- 2dBm |
6 Mbps |
-91dBm |
+/- 2dBm |
|
54 Mbps |
24dBm |
+/- 2dBm |
54 Mbps |
-72dBm |
+/- 2dBm |
|
|
HT20 MCS0(合路) |
30dBm |
+/- 2dBm |
HT20 MCS0 |
-91dBm |
+/- 2dBm |
|
|
HT20 MCS7(合路) |
27dBm |
+/- 2dBm |
HT20 MCS7 |
-70dBm |
+/- 2dBm |
|
|
HT40 MCS0(合路) |
30dBm |
+/- 2dBm |
HT40 MCS0 |
-88dBm |
+/- 2dBm |
|
|
HT40 MCS7(合路) |
27dBm |
+/- 2dBm |
HT40 MCS7 |
-68dBm |
+/- 2dBm |
|
*上表中合路功率為測試的單路功率+3dB
產品尺寸
品尺寸1.jpg)
品尺寸2.jpg)
接口圖示
輻射方向圖
主機安裝
天線安裝
性能測試報告

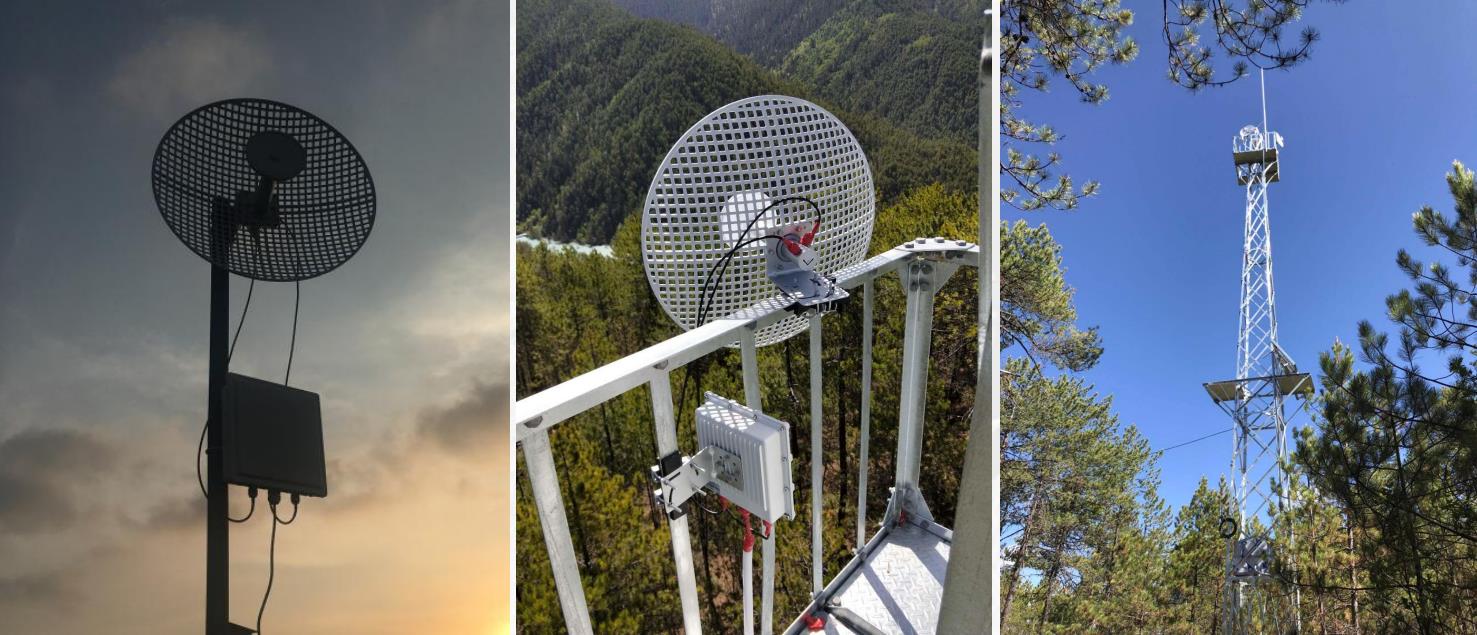

產品案例
